三針定位壓力儀表
產品名稱:
三針定位壓力儀表型號:
Y-60D/100D/150-D價格:
電話聯系0510-82730027最小起訂量:
1
產品摘要:
三針定位壓力表系列:三針定位壓力表、耐震定位壓力表、不銹鋼耐震定位壓力表、不銹鋼定位壓力表、定位型壓力表、三針壓力表、真空三針壓力表、低壓三針壓力表、中壓三針壓力表、高壓三針壓力表、防腐三針壓力表、耐震定位壓力表、標記定位型壓力表、抗震定位型壓力表、氨用定位壓力表、耐腐蝕定位壓力表、防腐蝕定位壓力表、耐溫定位壓力表......本公司可根據用戶需要，設計、制造特殊用途的定位壓力表產品，歡迎來人來電、來函洽談！
- 產品描述

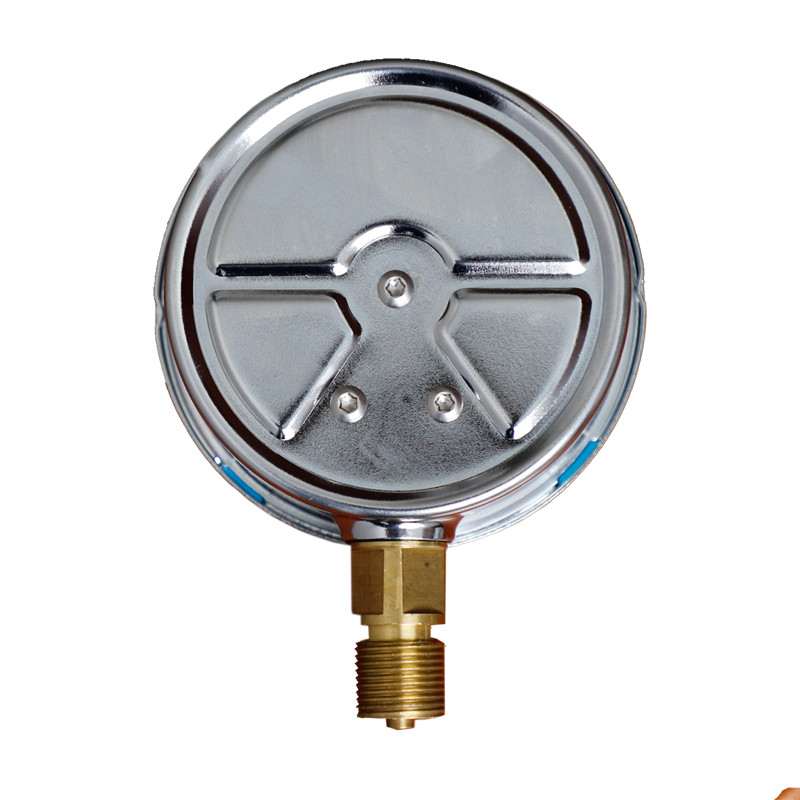

三針定位壓力表Y-60D/100D/150-D
定位壓力表主體為Ф60 Ф100 Ф150各型壓力表（如普通壓力表、耐震壓力表等），內部加裝設定裝置組成各型定位壓力表。定位壓力表可任意調正設定壓力指針，可清晰標定工作壓力的上下限位置，用于警示現場操作人員。定位壓力表適用測量無爆炸，不結晶，不凝固，對銅和銅合金無腐蝕作用的液體、氣體或蒸汽的壓力及真空。廣泛應用于石油、化工、冶金、液壓機械等工業過程壓力測量。
定位壓力表型號命名：
定位壓力表技術參數
型號
Y-60/D
Y-100/D
Y-150/D
YN-60/D
YN-100/D
YN-150/D
公稱直徑
￠60
￠100
￠150
接頭螺紋
M14×1.5；M20×1.5；G1/4；G3/8；G1/2；
精度等級(%)
2.5
1.6
測量范圍
(Mpa)
-0.1~0；-0.1~0．15；-0.1~0.3；-0.1~0.5；-0.1~0.9；
-0.1~1.5；-0.1~2.4；0~0.1；0~0.16；0~0.25；0~0.4；0~0.6；0~1.0；0~1.6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；0~60；0~100；0~160；
使用環境溫度(℃)
-25℃~55℃；-40℃~70℃
結構形式
徑向無邊；軸向無邊（Ｚ）；軸向帶前邊（ZQ）
徑向帶后邊(T)；徑向帶前邊（TQ）；卡箍安裝（U）
抗震等級
V．H．3；V．H．4
執行標準
GB/T1226
防護等級
IP54；IP65
表殼材質
鐵殼電鍍；304SS
接頭材質
銅
可設定范圍
0~100%滿量程；
定位壓力表結構形式、外形及安裝尺寸：
型號
結構形式
外形尺寸mm
A
B
C
D
d
D1
d0
G
M
Y-60/D
徑向無邊
31
32
14
60
/
/
/
/
14X1.5
Y-60TQ/D
徑向帶前邊
31
32
14
75
85
3.4
/
Y-60T/D
徑向帶后邊
31
32
15
75
85
3.4
/
Y-60Z/D
軸向無邊
30
32
0
/
/
/
/
Y-60ZQ/D
軸向帶前邊
30
32
0
75
85
3.4
19
Y-100/D
徑向無邊
44
45
18
100
/
/
/
/
20X1.5
Y-100TQ/D
徑向帶前邊
44
45
18
118
118
5.5
/
Y-100T/D
徑向帶后邊
44
46
19
118
118
5.5
/
Y-100Z/D
軸向無邊
43
45
34
/
/
/
/
Y-100ZQ/D
軸向帶前邊
43
45
34
118
118
5.5
25
Y-150/D
徑向無邊
50
47
19
149
/
/
/
/
20X1.5
Y-150TQ/D
徑向帶前邊
50
47
19
165
182
5.5
/
Y-150T/D
徑向帶后邊
50
48
20
165
182
5.5
/
Y-150Z/D
軸向無邊
51
47
55
/
/
/
/
Y-150ZQ/D
軸向帶前邊
51
47
55
165
182
5.5
25
A
B
C
D
K
F
H
h
M
Y-60U/D
卡箍安裝
30
32
0
60
46
67
36
20
14X1.5
Y-100U/D
卡箍安裝
43
45
34
100
69
109
44
38
20X1.5
Y-150U/D
卡箍安裝
51
47
55
150
107
160
45
40
20X1.5
注：連接螺紋可按要求訂貨
使用與訂貨須知：
其使用條件同原選用壓力表。調定指針時請輕緩轉動設定旋鈕。
訂貨時請說明選用的壓力表型號，公稱直徑，測量范圍，精確度等級及定位代號-D。
資料來源于http://www.wxcqcy.com提供
